法面保護・斜面安定・防災
ESネット工法
概要

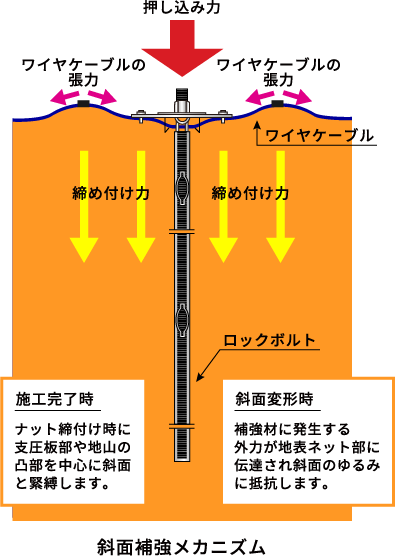

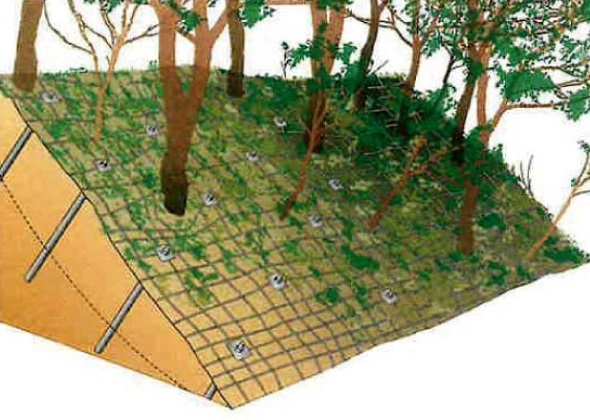

ES（Earth Sewing）ネット工法は、表層すべりが想定される自然斜面やのり面に適用できる表層崩壊対策工法です。格子状に配したワイヤケーブルと交点部に打設したロックボルトで構成されます。頭部締付時に、プレートを介して地山にワイヤケーブルを押し込むことにより、地山表面の緩みを抑制します。
特徴
- 1.環境に配慮

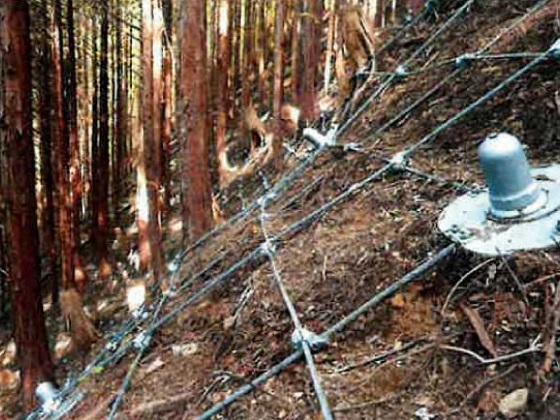

ワイヤケーブルを現地加工して使用するため、自然斜面でも樹木を残した施工が可能です。 - 2.地山のゆるみを主導的に防止
ロックボルトを地山へ押し込むことで連結されたワイヤケーブルが地山を緊縛し、土塊を主導的に押さえ込むため、崩壊防止効果が高い工法です。 - 3.表層土砂の流出を防止
ワイヤケーブルを地山へ密着するように敷設するため、高い表流水の分散効果、表層土砂の流出防止効果が得られます。 - 4.経済的かつ高い施工性
部材が軽量、簡易であるため、施工性が高く経済性に優れた工法です。 - 5.地山掘削が不要斜面の凹凸に対応できるため、地山掘削が不要であり、地形改変を最小限にできる環境に優しい工法です。
適用範囲
ESネット工法は、斜面の安定性を高めることを目的とし、以下の斜面において適用できます。
表土・崩積土・風土岩等の浅層効果（4.0ｍ程度まで）
1：0.5より勾配の緩い斜面
表土・崩積土・風土岩等の浅層効果（4.0ｍ程度まで）
1：0.5より勾配の緩い斜面
